راهنمای کاربری و استفاده از شارژرهای سری NBC
تاریخ : 1404/08/14
صفحه : 1 از 6
■
معرفی کلی دستگاه

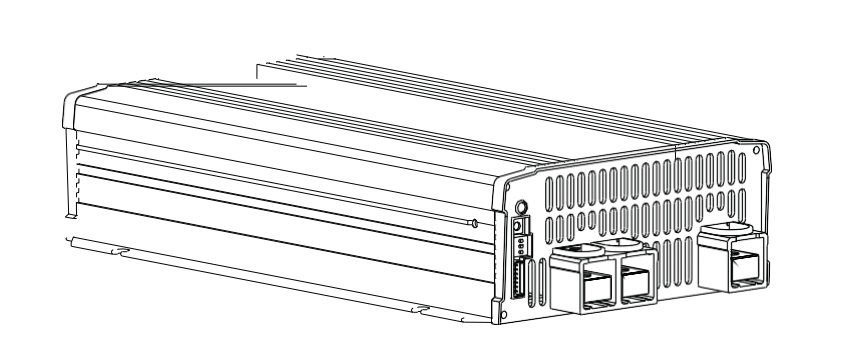

شارژرهای سری NBC از محصولات صنعتی شرکت نیاول هستند که برای شارژ انواع باتری‌های اسیدی، ژل، لیتیوم و نیکل‌کادمیم در کاربردهای صنعتی طراحی شده‌اند.
این شارژرها با طراحی سوئیچینگ مدرن و سیستم کنترل هوشمند ولتاژ و جریان، قابلیت شارژ دقیق و ایمن انواع باتری را دارند.
🔹 ویژگی‌های کلیدی :
توان خروجی از 120 تا 1700 وات
ولتاژ خروجی قابل تنظیم از 12 تا 72 ولت (بسته به مدل)
کنترل دقیق 3 مرحله‌ای شارژ (Bulk, Absorption, Float)
حفاظت کامل در برابر اضافه‌ولتاژ، اضافه‌جریان، دمای بالا و اتصال معکوس
راندمان بالا (بیش از 90٪)
پشتیبانی از ارتباط CANBus و NFC برای تنظیمات و مانیتورینگ
طراحی فشرده با تهویه مؤثر و خنک‌کاری هوشمند
Additional Image
■
هشدارها و نکات ایمنی
پیش از استفاده از شارژر سری NIAWELL NBC، مطالعه‌ی کامل این بخش الزامی است. رعایت دقیق نکات ایمنی موجب افزایش طول عمر دستگاه، جلوگیری از آسیب به باتری و تضمین عملکرد پایدار سیستم خواهد شد. این شارژر بر اساس استانداردهای بین‌المللی ایمنی از جمله IEC 62368-1 (ایمنی تجهیزات الکترونیکی)، EN 61010-1 (الزامات تجهیزات آزمایشگاهی و کنترلی)، EN 55032 / CISPR 32 و EN 55035 / CISPR 35 (سازگاری الکترومغناطیسی EMC)، و همچنین استاندارد IEC 60529 با سطح حفاظت IP20 طراحی و آزمایش شده است.

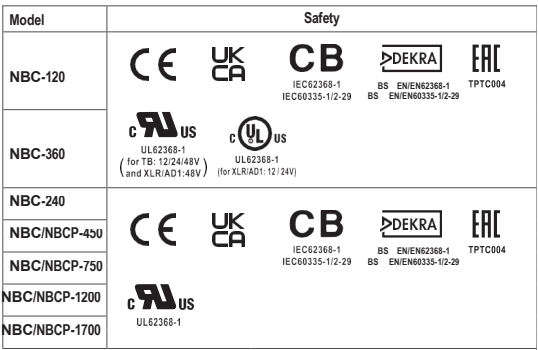

همچنین این دستگاه با الزامات زیست‌محیطی RoHS 2 (2011/65/EU) و استاندارد CE اتحادیه اروپا مطابقت دارد.
در ادامه دستورالعمل‌های ایمنی مورد نیاز برای استفاده‌ی مطمئن از شارژر بیان شده است:
ابتدا اطمینان حاصل کنید که دستگاه در محیطی خشک، دارای تهویه مناسب و دور از گرد و غبار نصب شود. دمای مجاز محیط برای عملکرد صحیح بین منفی ۲۰ تا مثبت ۵۰ درجه سانتی‌گراد است و نباید از این محدوده تجاوز کند. تهویه نامناسب یا دمای بالا می‌تواند موجب کاهش راندمان، افت طول عمر قطعات داخلی و در موارد شدید، آسیب حرارتی به برد الکترونیکی شود.
هرگز دستگاه را در زمان اتصال به برق باز نکنید. بدنه شارژر به گونه‌ای طراحی شده که از تماس مستقیم کاربر با بخش‌های الکتریکی جلوگیری کند، با این حال در صورت باز شدن پوشش فلزی در هنگام اتصال، خطر برق‌گرفتگی و شوک الکتریکی بسیار جدی است. پیش از هرگونه تعمیر یا بررسی فنی، برق ورودی را قطع کرده و حداقل سه دقیقه صبر کنید تا خازن‌های داخلی به‌طور کامل تخلیه شوند.
در هنگام اتصال به باتری، قطب‌های مثبت و منفی را به‌درستی تشخیص دهید. اشتباه در قطبیت می‌تواند موجب تخریب فوری مدار خروجی، ذوب شدن کابل یا در بدترین حالت، انفجار باتری شود. در طراحی شارژرهای NBC از دیودهای حفاظتی و سیستم قطع اضطراری در برابر قطبیت معکوس استفاده شده است، اما این سیستم صرفاً جهت محافظت موقت بوده و نباید به عنوان روش استفاده‌ی معمول در نظر گرفته شود.
در هنگام نصب، اطمینان حاصل کنید که هیچ مانعی در مسیر جریان هوای فن خنک‌کننده وجود ندارد. فن در زمان افزایش دمای داخلی به‌صورت خودکار فعال می‌شود و جریان هوای کافی باید فراهم باشد تا گرما از دستگاه خارج شود. وجود گرد و غبار یا انسداد مسیر هوا می‌تواند باعث افزایش دمای داخلی و فعال شدن سیستم OTP (Over Temperature Protection) شود.
شیراز - بلوار ارم - دانشگاه شیراز - خیابان فن آوری - ساختمان رشد واحد های فناور شماره 2
7194684880
09173116726
niawell.com
راهنمای کاربری و استفاده از شارژرهای سری NBC
تاریخ : 1404/08/14
صفحه : 2 از 6
■
هشدارها و نکات ایمنی
رطوبت یکی از عوامل اصلی خرابی تجهیزات الکترونیکی است. از قرار دادن دستگاه در مجاورت منابع آب، بخار یا محیط‌های صنعتی مرطوب خودداری کنید. در صورتی که بدنه دستگاه خیس یا مرطوب شد، بلافاصله برق را قطع کرده و تا خشک شدن کامل دستگاه، آن را روشن نکنید. نفوذ مایع به داخل محفظه شارژر می‌تواند منجر به اتصال کوتاه یا سوختن قطعات شود و در چنین شرایطی گارانتی دستگاه معتبر نخواهد بود.
منبع تغذیه ورودی باید ولتاژی بین ۱۸۰ تا ۲۶۴ ولت AC و فرکانس ۵۰ تا ۶۰ هرتز داشته باشد. استفاده از ولتاژ بالاتر از مقدار ذکرشده ممکن است موجب آسیب به مدار اولیه یا فیوز داخلی شود. توصیه می‌شود هنگام نصب در محیط‌هایی با نوسان زیاد برق شهری، از استابلایزر یا فیلتر EMI استفاده شود تا عملکرد پایدار حفظ گردد.
دستگاه را در نزدیکی مواد اشتعال‌زا قرار ندهید. در هنگام شارژ باتری‌های بزرگ (به‌ویژه باتری‌های سرب‌اسید)، احتمال آزاد شدن گاز هیدروژن وجود دارد که قابل اشتعال است. محیط نصب باید دارای تهویه کافی باشد تا گاز تجمع نیابد. در صورت مشاهده بوی سوختگی یا دود غیرعادی، فوراً برق را از دستگاه جدا کرده و از خاموش‌کننده‌های CO₂ یا پودر خشک برای ایمنی استفاده کنید.
شارژر NBC برای استفاده توسط افراد آموزش‌دیده در زمینه برق و الکترونیک طراحی شده است. استفاده توسط افراد غیرمتخصص می‌تواند منجر به آسیب دستگاه، خطر برق‌گرفتگی یا آتش‌سوزی شود. همیشه پیش از شروع کار، دفترچه راهنمای دستگاه را مطالعه و مراحل نصب را طبق دستور انجام دهید.
در هنگام استفاده با باتری‌های مختلف، رعایت موارد زیر ضروری است:
برای باتری‌های سرب‌اسید (VRLA / AGM)، اطمینان حاصل کنید که تهویه‌ی مناسب در محل وجود دارد. این نوع باتری‌ها در صورت شارژ بیش از حد، گاز تولید می‌کنند و در محیط بسته ممکن است موجب انفجار شوند.
برای باتری‌های ژل، باید از پروفایل شارژ مخصوص استفاده شود؛ شارژ سریع یا ولتاژ بالاتر از حد مجاز می‌تواند ساختار داخلی ژل را تخریب کرده و ظرفیت باتری را برای همیشه کاهش دهد.
در مورد باتری‌های لیتیوم (Li-ion / LiFePO₄)، استفاده از پروفایل شارژ مناسب اهمیت ویژه‌ای دارد. باتری‌های لیتیوم در برابر اضافه‌ولتاژ بسیار حساس هستند و باید از سیستم BMS (Battery Management System) جهت کنترل دما و سلول‌ها استفاده شود. هرگز باتری لیتیوم را بدون BMS به شارژر متصل نکنید، زیرا این کار می‌تواند منجر به حرارت بیش از حد و آتش‌سوزی شود.
در نهایت، شارژر NBC در محدوده استاندارد IEC 60529 – IP20 طراحی شده است، به این معنی که دستگاه در برابر تماس با اجسام جامد کوچک مانند انگشت محافظت شده، اما در برابر نفوذ آب مقاوم نیست. از نصب شارژر در فضای باز، زیر باران یا در مجاورت منابع رطوبتی خودداری کنید.
رعایت تمام موارد فوق، تضمین‌کننده‌ی عملکرد ایمن و پایدار دستگاه در طول عمر کاری آن است. استفاده از شارژر بر خلاف این دستورالعمل‌ها می‌تواند باعث لغو گارانتی و آسیب غیرقابل تعمیر به مدار داخلی شود.
Additional Image
■
نکات پیش از نصب
1- از نصب شارژر در مکان‌های مرطوب، خیس یا در مجاورت آب خودداری کنید.
2- شارژر باید در محیطی خشک و دارای تهویه مناسب نصب شود. در مدل‌های دارای فن خنک‌کننده، اطمینان حاصل کنید که در فاصله حداقل ۱۵ سانتی‌متر اطراف دستگاه مانعی وجود نداشته باشد تا جریان هوای خنک‌کننده مسدود نشود.
3- محل نصب باید عاری از گرد و غبار و گازهای قابل اشتعال باشد.
4- شارژر را روی سطحی ثابت و افقی قرار دهید تا لرزش یا ضربه باعث آسیب مکانیکی نشود.
5- در صورت استفاده در خودرو یا کاروان، از نصب در مجاورت مخزن سوخت یا منابع حرارتی خودداری کنید.
شیراز - بلوار ارم - دانشگاه شیراز - خیابان فن آوری - ساختمان رشد واحد های فناور شماره 2
7194684880
09173116726
niawell.com
راهنمای کاربری و استفاده از شارژرهای سری NBC
تاریخ : 1404/08/14
صفحه : 3 از 6
■
مراحل نصب
1- خاموش کردن دستگاه: پیش از هرگونه اتصال، دستگاه باید در حالت OFF باشد.
2 -انتخاب سیم مناسب: ضخامت سیم را با توجه به جریان خروجی انتخاب کنید.
3-اتصال قطب‌ها:
قطب مثبت باتری را به ترمینال V+ و قطب منفی باتری را به V− روی شارژر متصل کنید.
از قطب‌نمایی صحیح اطمینان حاصل کنید؛ در صورت اتصال برعکس، فیوز داخلی فعال می‌شود.
4-روشن کردن شارژر: پس از اطمینان از صحت اتصالات، کلید پاور را در وضعیت ON قرار دهید.
اگر چراغ LED سبز روشن شد، دستگاه آماده کار است.
برای معنی چراغ‌ها، به بخش "نشانگر LED" مراجعه کنید.
Additional Image
■
انتخاب کابل مناسب
طول کابل باید تا حد امکان کوتاه‌تر از ۱ متر باشد تا افت ولتاژ کاهش یابد. استفاده از سیم نازک باعث افت ولتاژ، گرم شدن سیم و کاهش توان خروجی خواهد شد.

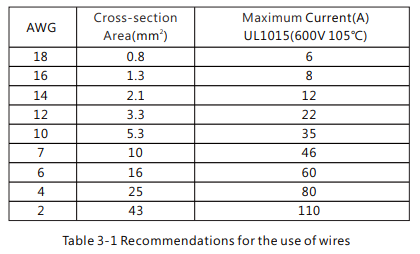

توصیه کلی برای مقطع سیم‌ها بر اساس مدل شارژر:
Additional Image
⚠️ نکته: در فواصل بلندتر از ۱ متر، سطح مقطع کابل باید متناسب افزایش یابد.
■
انتخاب نوع باتری
شارژرهای سری NBC برای شارژ باتری‌های زیر مناسب‌اند:
1-باتری‌های سرب‌اسیدی (خشک، ژله‌ای یا AGM)
2-باتری‌های لیتیومی (LiFePO4، NMC و انواع مشابه)
هنگام انتخاب باتری:
1-ولتاژ نامی باتری باید با ولتاژ خروجی شارژر هماهنگ باشد (۱۲V، ۲۴V، ۴۸V و ...).
2-ظرفیت باتری نباید از مقدار توصیه‌شده در مشخصات مدل بیشتر باشد.
3-از ترکیب باتری‌های جدید و قدیمی یا مدل‌های مختلف در یک مدار سری یا موازی خودداری کنید.
شیراز - بلوار ارم - دانشگاه شیراز - خیابان فن آوری - ساختمان رشد واحد های فناور شماره 2
7194684880
09173116726
niawell.com
راهنمای کاربری و استفاده از شارژرهای سری NBC
تاریخ : 1404/08/14
صفحه : 4 از 6
■
انتخاب نوع باتری
Additional Image
■

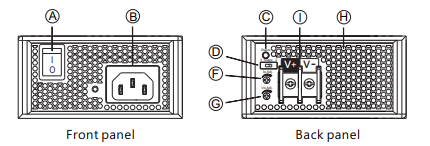

نحوه اتصال باتری به شارژر
Additional Image
در هنگام نصب و اتصال باتری، رعایت ترتیب و قطبیت صحیح الزامی است. در صورت اشتباه در اتصال، ممکن است فیوز داخلی عمل کند یا دستگاه از کار بیفتد.
برای اتصال باتری مراحل زیر را انجام دهید:
1- دستگاه باید خاموش (OFF) باشد.
2- کابل‌های خروجی شارژر را مطابق قطبیت به باتری متصل کنید:
ترمینال V+ → قطب مثبت باتری
ترمینال V− → قطب منفی باتری
3- پس از اطمینان از صحت اتصال، ورودی برق را وصل کرده و شارژر را روشن کنید.
4- چراغ‌های LED وضعیت شارژ را نشان خواهند داد (توضیح در بخش بعد).
⚠️ هشدار:
هرگز باتری را در حالت روشن به شارژر متصل یا از آن جدا نکنید.
همیشه پس از قطع کامل برق ورودی، اتصالات را انجام دهید.
■

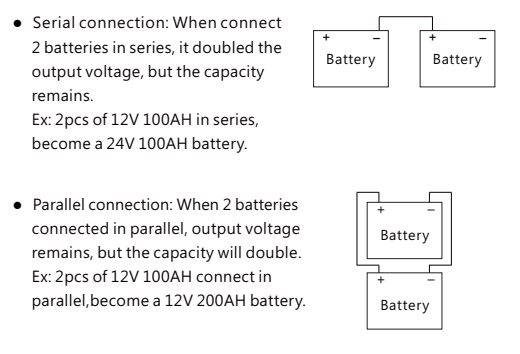

نکات مربوط به اتصال سری و موازی باتری‌ها
در بسیاری از کاربردها برای افزایش ولتاژ یا ظرفیت، باتری‌ها به‌صورت سری یا موازی متصل می‌شوند. هنگام انجام این کار، موارد زیر را به دقت رعایت کنید:
در اتصال سری (افزایش ولتاژ): همه‌ی باتری‌ها باید از یک نوع، ظرفیت و عمر یکسان باشند.
مثال: سه باتری ۱۲ ولتی → مجموع ۳۶ ولت.
در اتصال موازی (افزایش ظرفیت): ولتاژ هر باتری باید دقیقاً یکسان باشد. باتری‌هایی با ولتاژ متفاوت می‌توانند جریان نامتعادل ایجاد کنند و باعث گرمایش بیش از حد شوند.
مثال: سه باتری ۱۲ ولتی 100Ah → مجموع ۱۲V و 300Ah ظرفیت.
شیراز - بلوار ارم - دانشگاه شیراز - خیابان فن آوری - ساختمان رشد واحد های فناور شماره 2
7194684880
09173116726
niawell.com
راهنمای کاربری و استفاده از شارژرهای سری NBC
تاریخ : 1404/08/14
صفحه : 5 از 6
■
نکات مربوط به اتصال سری و موازی باتری‌ها
شارژر NBC به گونه‌ای طراحی شده که ولتاژ خروجی خود را با ولتاژ کلی مجموعه باتری‌ها هماهنگ می‌کند، اما حتماً قبل از روشن کردن، ولتاژ مجموعه را با ولتاژ نامی شارژر تطبیق دهید.
⚠️ نکته ایمنی:
اتصال اشتباه در سری یا موازی ممکن است باعث اتصال کوتاه یا انفجار سلول‌ها شود.
همیشه از کابل‌های با سطح مقطع برابر و طول مساوی در هر مسیر استفاده کنید.
■
منحنی شارژ (Charging Curve)
شارژرهای NIAWELL NBC از الگوریتم سه‌مرحله‌ای هوشمند (Smart 3-Stage Charging) استفاده می‌کنند که مطابق استاندارد IUoU طراحی شده است. این الگوریتم موجب می‌شود شارژ کامل، ایمن و بدون افزایش دما انجام شود.
مراحل شارژ به شرح زیر است:
مرحله جریان ثابت (Constant Current - CC):
در این مرحله شارژر با حداکثر جریان تنظیم‌شده، ولتاژ باتری را بالا می‌برد تا به سطح مورد نیاز برسد.
این مرحله حدود ۷۰–۸۰٪ ظرفیت باتری را پر می‌کند.
مرحله ولتاژ ثابت (Constant Voltage - CV):
وقتی ولتاژ به حد تعیین‌شده رسید، شارژر ولتاژ را ثابت نگه می‌دارد و جریان به‌تدریج کاهش می‌یابد.
این کار برای تکمیل شارژ و جلوگیری از داغ شدن باتری است.
مرحله نگهداری (Float Mode):
در این مرحله شارژر ولتاژ را کمی پایین‌تر می‌آورد تا باتری در وضعیت شارژ کامل بدون آسیب باقی بماند.
این حالت برای سیستم‌هایی که باتری دائماً متصل است (UPS، سیستم خورشیدی، تجهیزات مخابراتی) ضروری است.
📈 نکته فنی:
ولتاژ و جریان در هر مرحله بسته به نوع باتری (سرب‌اسید یا لیتیوم) متفاوت است و شارژر به‌صورت خودکار پروفایل مناسب را انتخاب می‌کند.
Additional Image
■

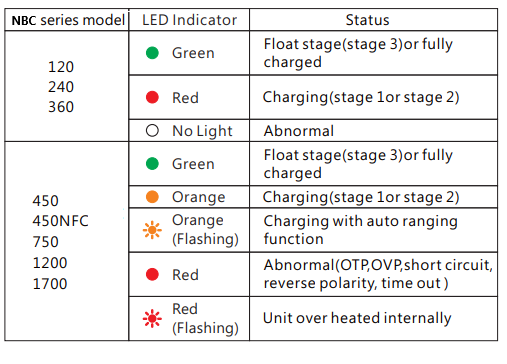

نشانگر LED و معنی وضعیت‌ها
پنل جلویی شارژر NBC دارای چند LED رنگی است که وضعیت لحظه‌ای دستگاه را نشان می‌دهند. معنی هر حالت به شرح زیر است:
🔵 LED آبی: دستگاه روشن و در حالت آماده‌به‌کار (Standby)
🟡 LED زرد: در حال شارژ (مرحله Boost/Absorption)
🟢 LED سبز چشمک‌زن: نزدیک به اتمام شارژ
🟢 LED سبز ثابت: شارژ کامل و در حالت Float
🔴 LED قرمز چشمک‌زن: خطای ولتاژ یا دما
🔴 LED قرمز ثابت: خطای بحرانی یا قطبیت معکوس
⚠️ نکته: اگر LED قرمز به‌طور پیوسته روشن بماند، ابتدا ولتاژ باتری را بررسی کرده و سپس کابل‌ها و فیوز داخلی را چک کنید.
