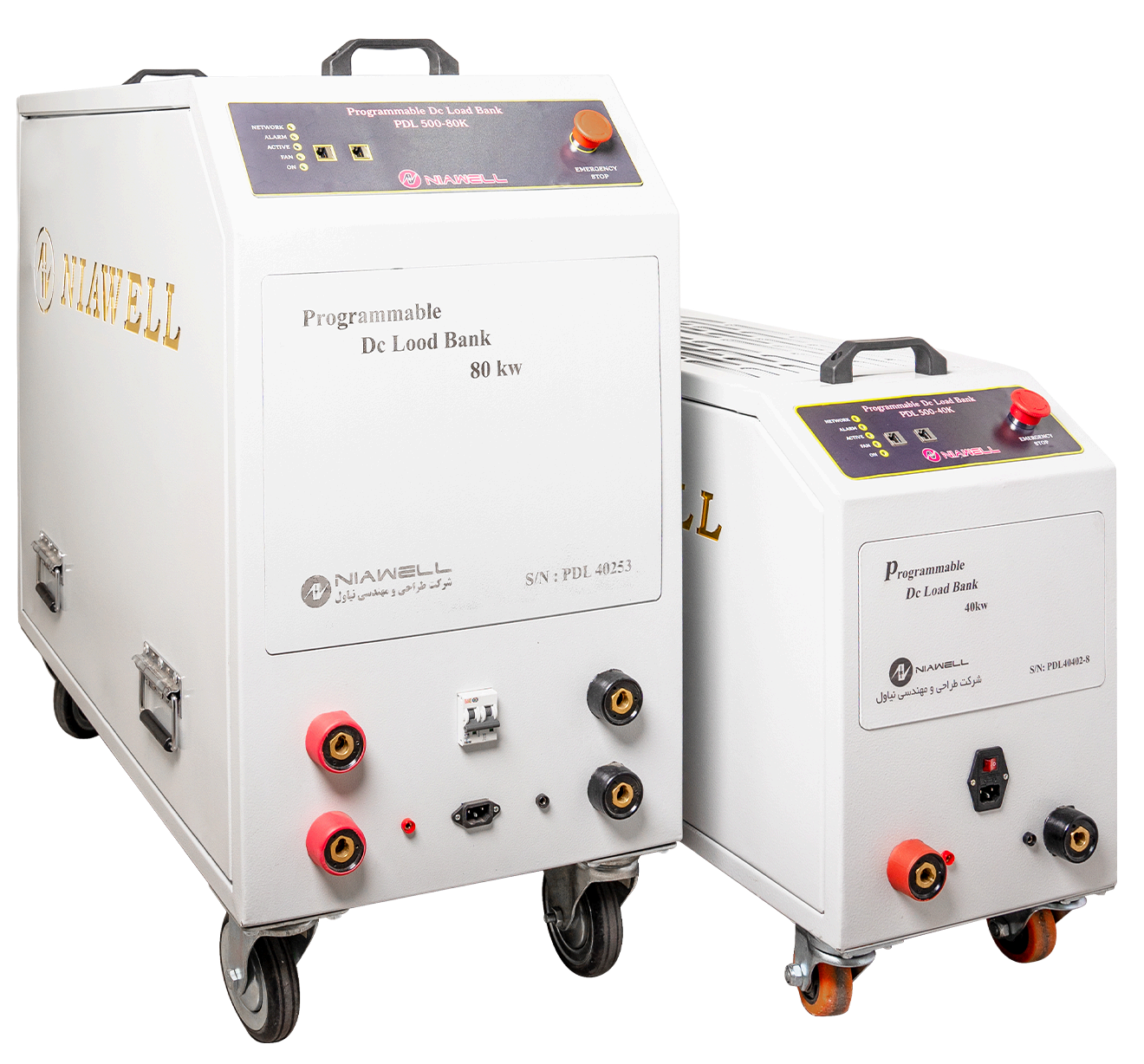

DC Loadbank

ویژگی‌ها

گستره وسیع ولتاژ ورودی (500 ~ 10)
توان بالا در حجم کم
کنترل دقیق جریان ثابت با دقت کمتر از 0/5 آمپر
جدا بودن مانیتور و قسمت کنترل از دستگاه
امکان آزمایش باتری ها در زیر بار واقعی
گزارش گیری در لحظه و رسم نمودار در طول آزمایش
امکان تست انواع باتری (نیکل کادمیمی - اسیدی - لیتیومی)
فناوری تخلیه داینامیکی - حداکثر جریان در تمامی ولتاژ ها
قابلیت پارالل شدن جهت افزایش ظرفیت توان

کاربردها

مراکز تست باتری صنعتی و ولتاژ بالا
نیروگاه‌ها
صنایع مخابراتی
سیستم‌های ریلی و مترو
صنعت نفت و گاز
صنایع نظامی و هوافضا
مراکز داده

لودبانک DC سری PDL یک ابزار پیشرفته برای آزمون، تخلیه و ارزیابی عملکرد انواع باتری‌های صنعتی است. این دستگاه با قابلیت عملکرد در سه مد عملیاتی CC (جریان ثابت)، CP (توان ثابت) و CR (مقاومت ثابت) و با دامنه ولتاژ گسترده از ۱۰ تا ۵۰۰ ولت، برای تست باتری‌های نیکل-کادمیم (Ni-Cd)، سرب-اسید و لیتیومی ایده‌آل است. طراحی فشرده و چگالی توان بالا، استفاده از آن را در محیط‌های با محدودیت فضایی آسان می‌سازد. کنترل دقیق جریان با دقت کمتر از ۰٫۵ آمپر، تخلیه‌ای پایدار و مطمئن را تضمین می‌کند. ماژول نظارت و کنترل مرکزی (CSU) امکان پایش و مدیریت سیستم از راه دور را فراهم می‌نماید. نتایج آزمایش را می‌توان از طریق نرم‌افزار Niawell CSU Logger که همراه دستگاه ارائه می‌شود، بر روی کامپیوتر شخصی مشاهده، ذخیره و ویرایش کرد. همچنین، ثبت جامع داده‌ها، نمودارهای لحظه‌ای و تولید گزارش‌های PDF، تحلیل دقیق و حرفه‌ای عملکرد باتری را ممکن می‌سازد. رابط کاربری ساده، راه‌اندازی سریع و عملکرد پایدار، PDL را به گزینه‌ای هوشمندانه برای مراکز تست صنعتی تبدیل کرده است.

کدگذاری مدل

PDLسری

-

500ولتاژ

-

40Kتوان (40KW)

مدل

PDL-500-40K

PDL 500-80K

مشخصات الکتریکی

دامنه ولتاژ ورودی

10 ~ 500

توان خروجی

40 KW

80 KW

حداکثر جریان

110 A

200 A

توان ورودی کمکی

AC 220V, 50HZ, 6A

روش خنک‌سازی

Vertical Air Force by fan

مد ها

Current Mode -Power Mode - Resistance Mode

حداقل گام بار

0.5A (Current Mode)، 100W (Power Mode)، 0.1Ω (Resistance Mode)

نوع سوئیچ قدرت

Power IGBT & Mosfet

حفاظت ها

Fan failure - Thermal cut-outs - Overload protection - Emergency stop button - Reverse Plority

مشخصات فیزیکی

وزن

55 KG

85 KG

ابعاد (W×L×H) سانتی متر

35×78×50

46×95×75

شرایط محیطی

بازه دمایی (°C)

0-50 °for Indoor use

نگهداری و حمل و نقل

-40°C to +70°C (-40°F to +158°F)

رطوبت

5% – 95% RH, non-condensing

ارتفاع عملیاتی

3000 m (10000 ft)

ویژگی‌های عمومی

اقلام قابل تست

Batteries & DC Power Supplies

توانایی ها

Graphing – Centralized control remotely via network cable

ذخیره سازی آزمایشات

Stores last 12 tests for review with PDF export

لوازم

لوازم جانبی

CSU - Power Cable with connectors - Auxiliary power supply - Network cable - Cable for log - Case for auxiliarys parts - Cover

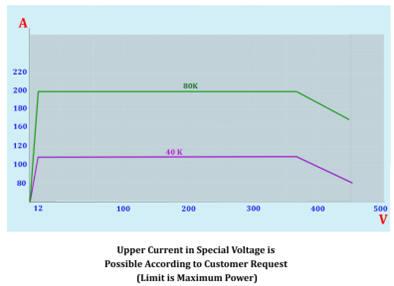

نمودار

مثال کاربردی

در یک سناریوی تست، دستگاه PDL به باتری متصل می‌شود و مقادیر هشدار برای جریان و ولتاژ از پیش تنظیم می‌گردد. پس از آغاز فرآیند تخلیه، دستگاه جریان را در مقدار تعیین‌شده به‌صورت ثابت (CC) حفظ می‌کند. با کاهش تدریجی ولتاژ و رسیدن آن به سطح هشدار (مقداری کمی بالاتر از ولتاژ پایانی)، دستگاه هشدار فعال می‌کند. در صورت ادامه کاهش ولتاژ و رسیدن به سطح بحرانی که خطر تخلیه عمیق باتری را ایجاد کند، PDL به‌صورت خودکار فرآیند تخلیه را متوقف می‌سازد تا از آسیب به باتری جلوگیری شود. در صورت قطع موقت برق، دستگاه پس از برقراری مجدد تغذیه، فرآیند آزمون را از همان نقطه ادامه می‌دهد. تمامی داده‌های ثبت‌شده در حافظه دستگاه ذخیره شده و به‌سادگی از طریق نرم‌افزار Niawell CSU Logger به رایانه منتقل و با فرمت PDF مشاهده و مدیریت می‌شوند.

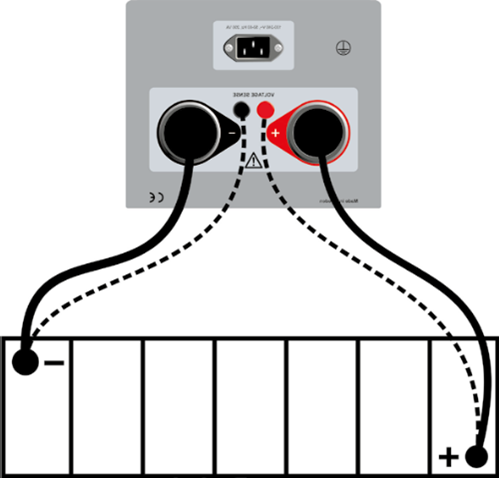

برای اندازه‌گیری دقیق ولتاژ باتری، به‌ویژه در کاربردهایی با کابل‌های بلند یا جریان‌های بالا، استفاده از کابل‌های حسگر مستقل (sense lines) جهت جبران افت ولتاژ، توصیه می‌شود.
